KEYS APP - 使用说明

更新日期: 2023 年 01 月 15 日

介绍

KEYS APP 软件包含四大诊断功能模块：实时数据、参数修改、故障代码、叉车标定模块，包括实时数据图表化显示、读取故障代码附码解析等 LSG 尚不具备的功能。

  • 实时数据 - 读取叉车上传感器、开关、元件等状态
  • 参数修改 - 修改叉车常用的功能参数、选项
  • 故障代码 - 查看当前、历史、离线故障代码
  • 叉车标定 - 对手柄、踏板等部件进行各项标定

支持 KCDU 无线诊断，摆脱有线连接诊断烦恼。通过手机设置WIFI热点连接，无线诊断距离达35m。

介绍 - 本节完

目录

本使用说明对 KEYS APP 软件安装使用、车型包管理、软件基本功能和诊断功能模块进行介绍说明。

软件安装

车型包管理

软件基本功能

诊断功能模块

目录 - 本节完

软件安装

软件登录

  • 在用户名密码输入框中输入分配给您的账号密码
  • 勾选记录账号复选框后，即可在每次登陆时记住用户名
  • 点击 中/En 按钮可对软件使用语言进行切换
  • 也可在个人中心界面更换（切换完后，需再次登录）
软件安装 - 本节完

车型包管理

-

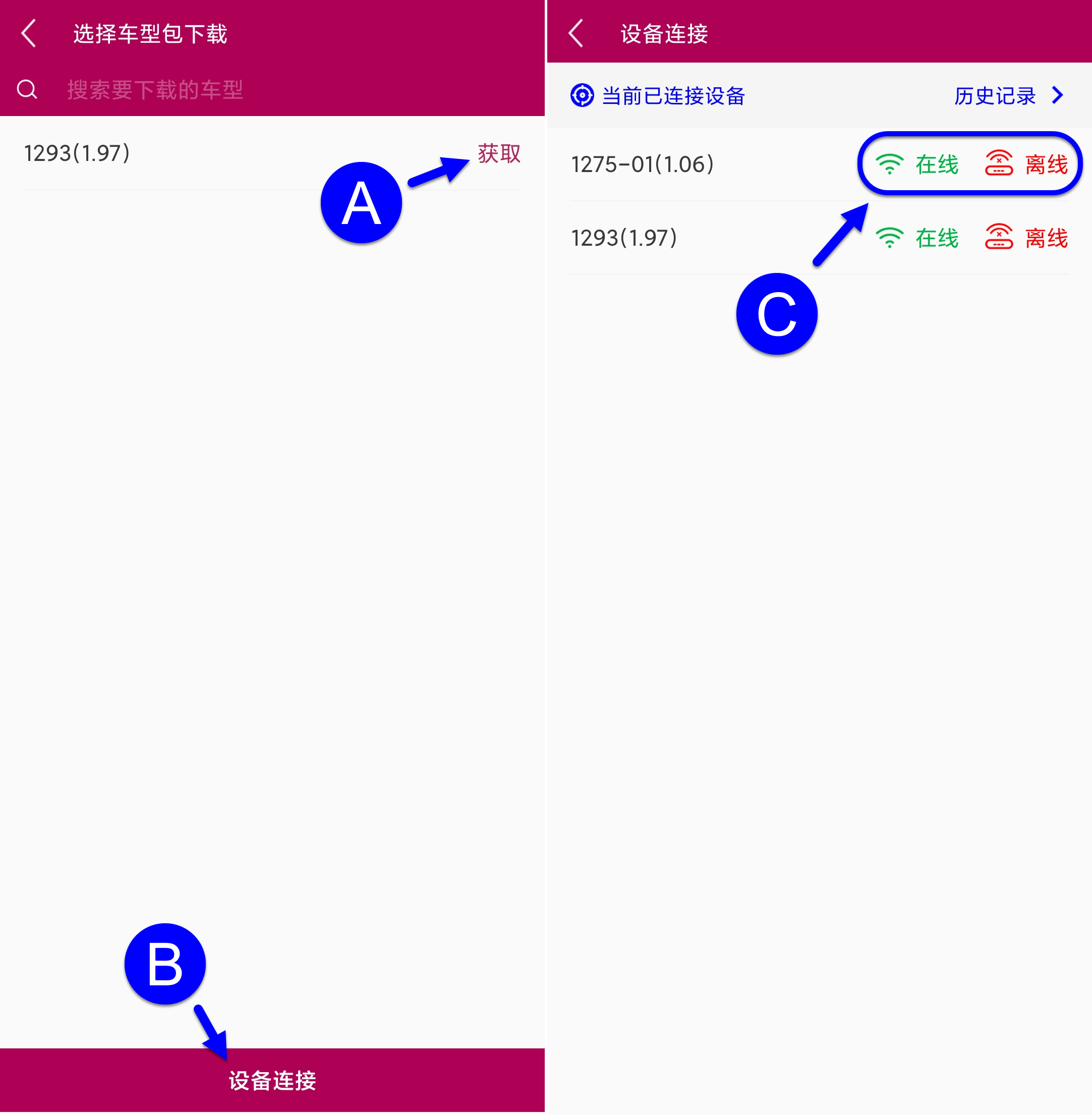

下载车型包

  • 点击 A 区获取对应的诊断车型包
  • 在对应车型下载成功后，点击 B 区进入设备连接界面

选择或切换车型包

  • 诊断模式分为在线模式、离线模式两个模式
    • 在线模式 - KEYS诊断程序会试图与KCDU通讯，若未连接成功则不会进入诊断界面
    • 离线模式 - KEYS诊断程序不会与KCDU通讯，通常用来查看诊断参数或查看离线故障代码
  • 根据使用需求，点击 C 区中在线或离线进入基本功能首页

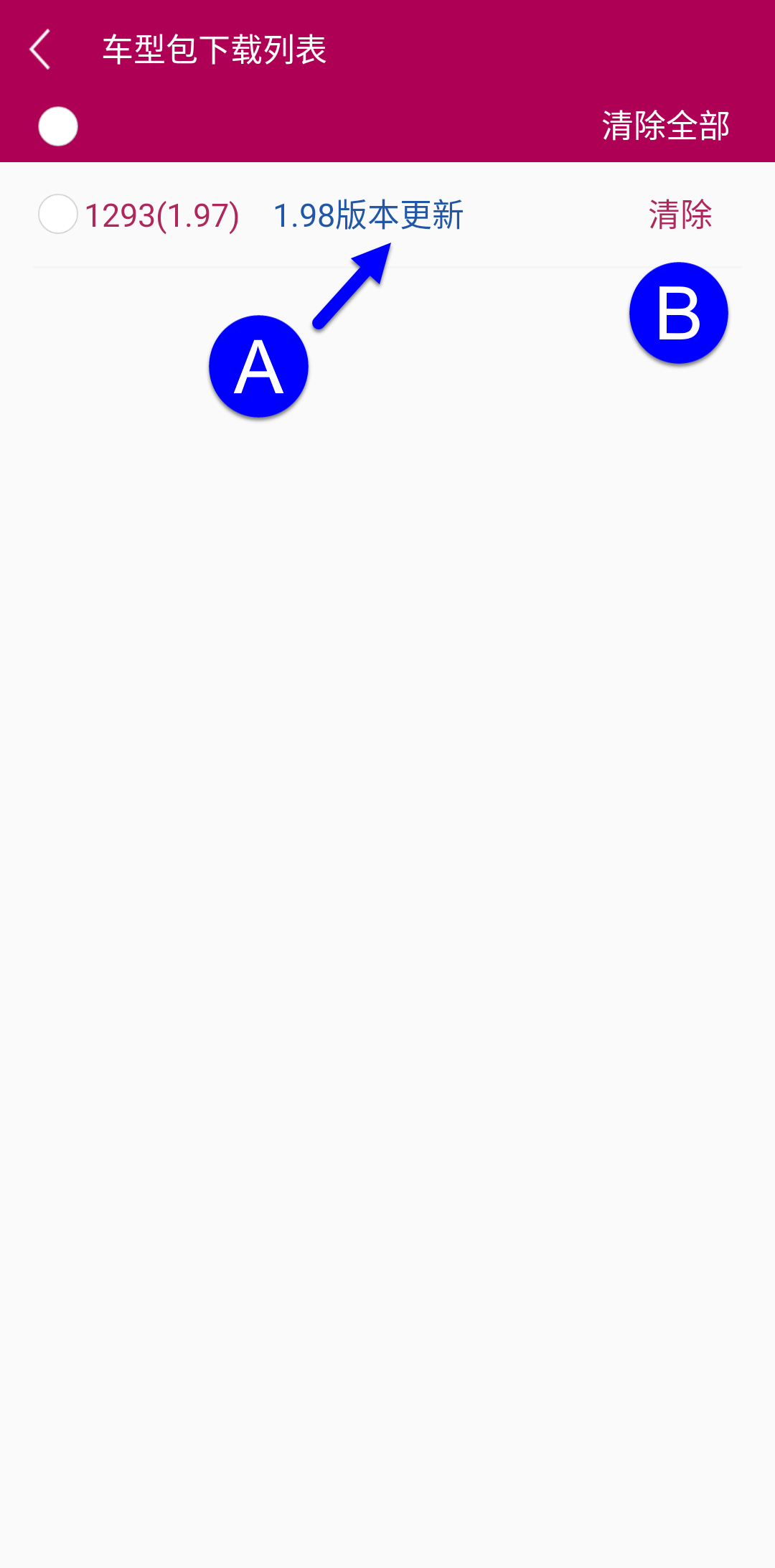

更新车型包

  • 可从基本功能首页或个人中心界面进入车型包列表界面
  • 若车型包有新版本时会显示提醒，点击 A 区可更新车型包

删除车型包

  • 点击 B 区可清除对应的车型包
车型包管理 - 本节完

软件基本功能

-

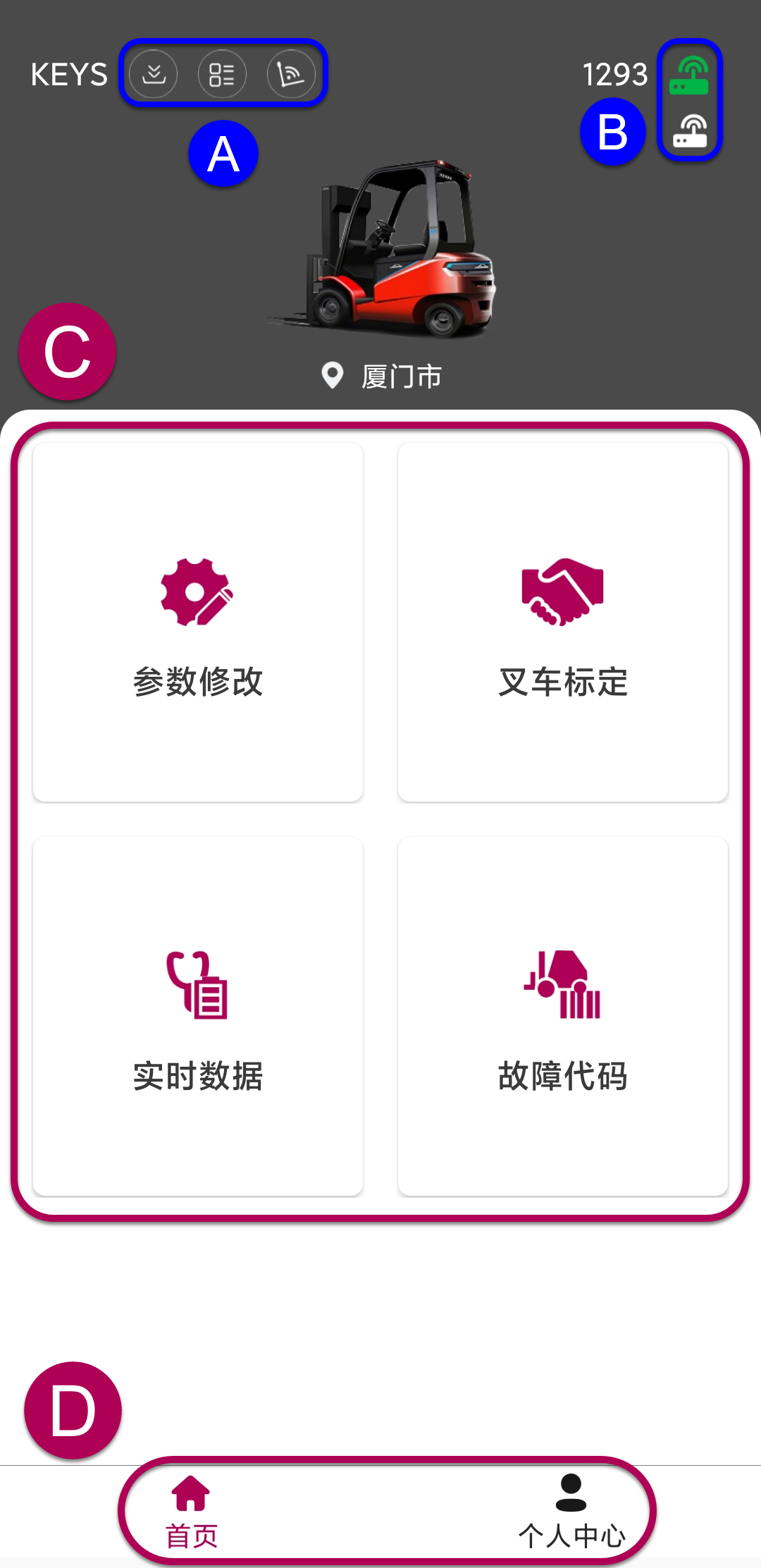

首页

  • A区从左往右按钮功能为：
    •  车型包下载
     车型包列表
     设备连接
  • B区显示当前设备连接状态：
     在线模式 - 代表设备已连接
     离线模式 - 代表设备未连接
  • C区为诊断功能区，共有以下模块：参数修改、实时数据、叉车标定、故障代码
  • D区为基本功能区，可在首页和个人中心界面间切换

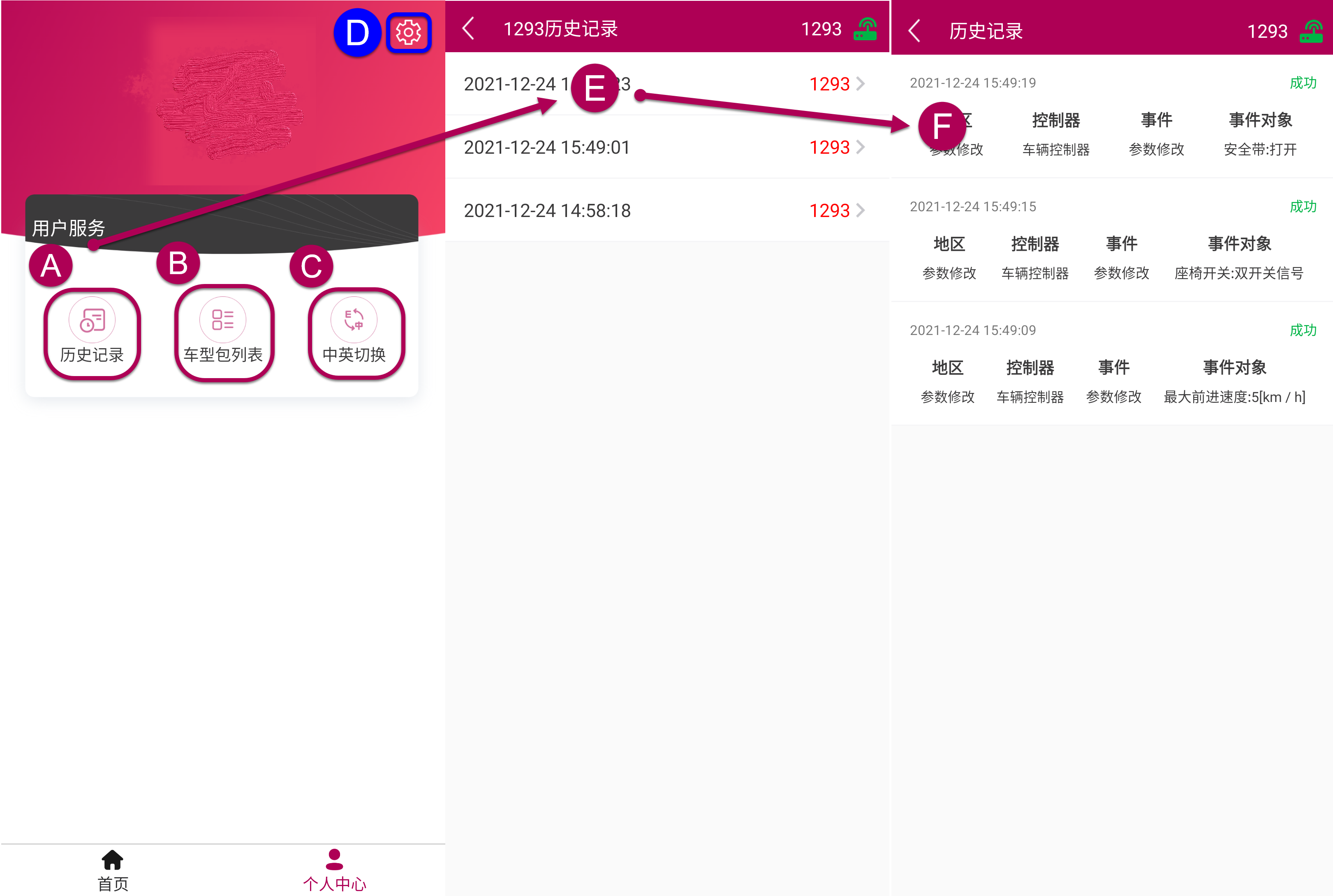

个人中心

  参数修改操作记录，在完成参数修改后，可利用此功能确认参数修改是否正确，提高可溯性避免误操作

  • E区 - 可根据车型和登录周期内查看历史操作记录
  • F区 - 历史操作记录，显示信息包括：操作时间、操作位置、操作事件以及操作事件结果
  • 该记录只会保存在本地（可通过清除缓存删除）
  • 只记录当前用户操作，其他用户登陆此设备或对同一控制器修改则无法记录

  对诊断车型包进行下载、更新、删除操作，详见本使用说明 车型包管理 章节介绍

  切换软件使用语言，切换完成后需要重新登录账号

  提供软件的其它功能信息

  • 软件版本
  • 清除缓存（不会删除本地储存的车型包）
软件基本功能 - 本节完

诊断功能模块

参数修改

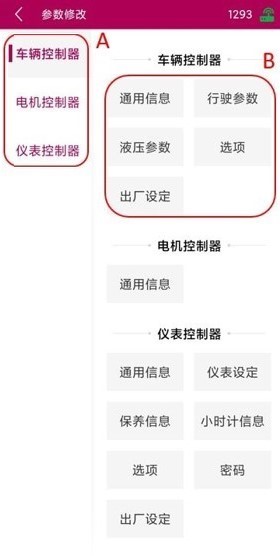

菜单

  • 参数修改界面中左栏A区域为各个控制器栏
  • 每个控制器的参数类入口在 B 区
  • 点击相应的参数即可进入对应的参数修改界面

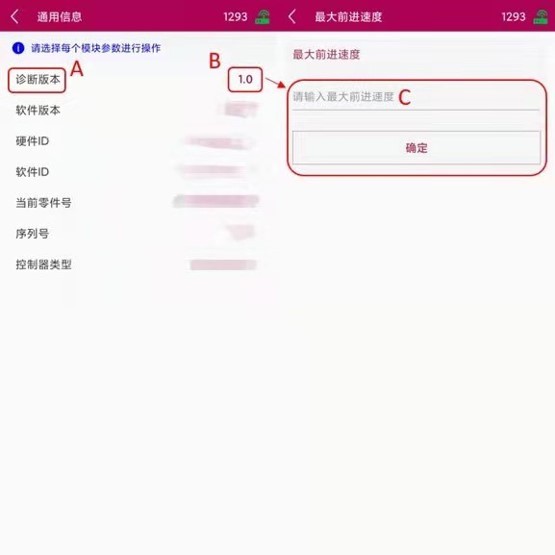

参数项

  • A 区-参数名，B 区-参数值(在线模式下生效)
  • 在可修改的参数下点击 B 区可进入修改界面
  • 在 C 区中输入想要修改的值，按下确定按钮即可修改成功

实时数据

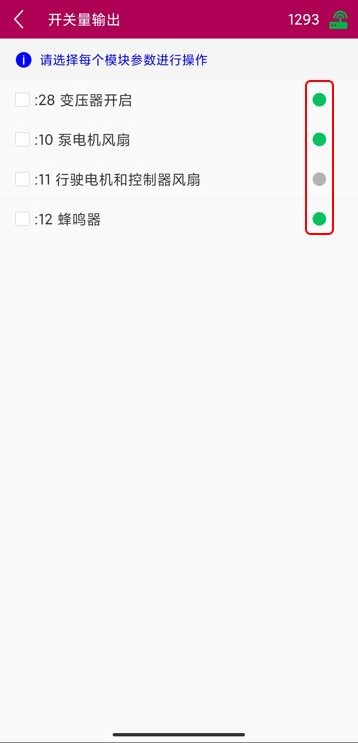

开关量

  • 实时数据界面布局与参数修改界面类似
  • 数字信号参数状态通过状态灯显示:
     代表逻辑 1 / 开
     代表逻辑 0 / 关

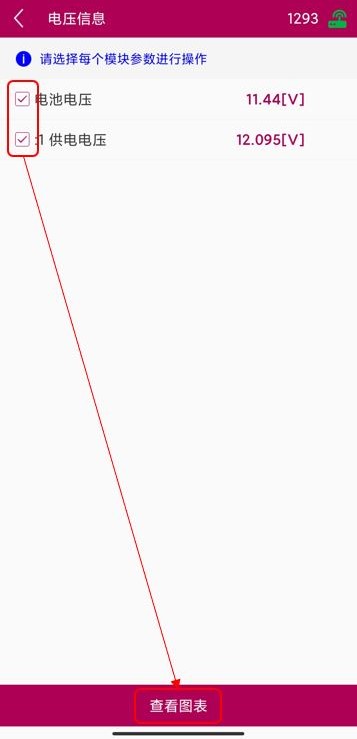

模拟量

  • 模拟信号状态则直接通过数值显示
  • 可根据需要勾选参数前的 ☑ 后
  • 底部出现 查看图表 按钮，点击可进入实时图表界面

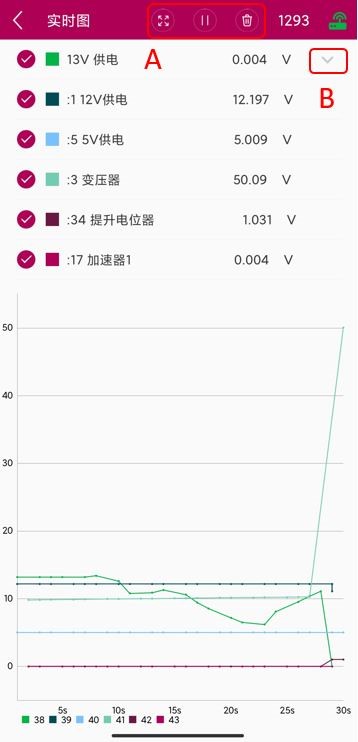

实时图

  • A区三个按钮的功能分别为：
     放大图表（竖屏变横屏）
     暂停图表记录功能
     清空图表数据
  • 点击 B 区 箭号可将参数列表堆叠隐藏

叉车标定

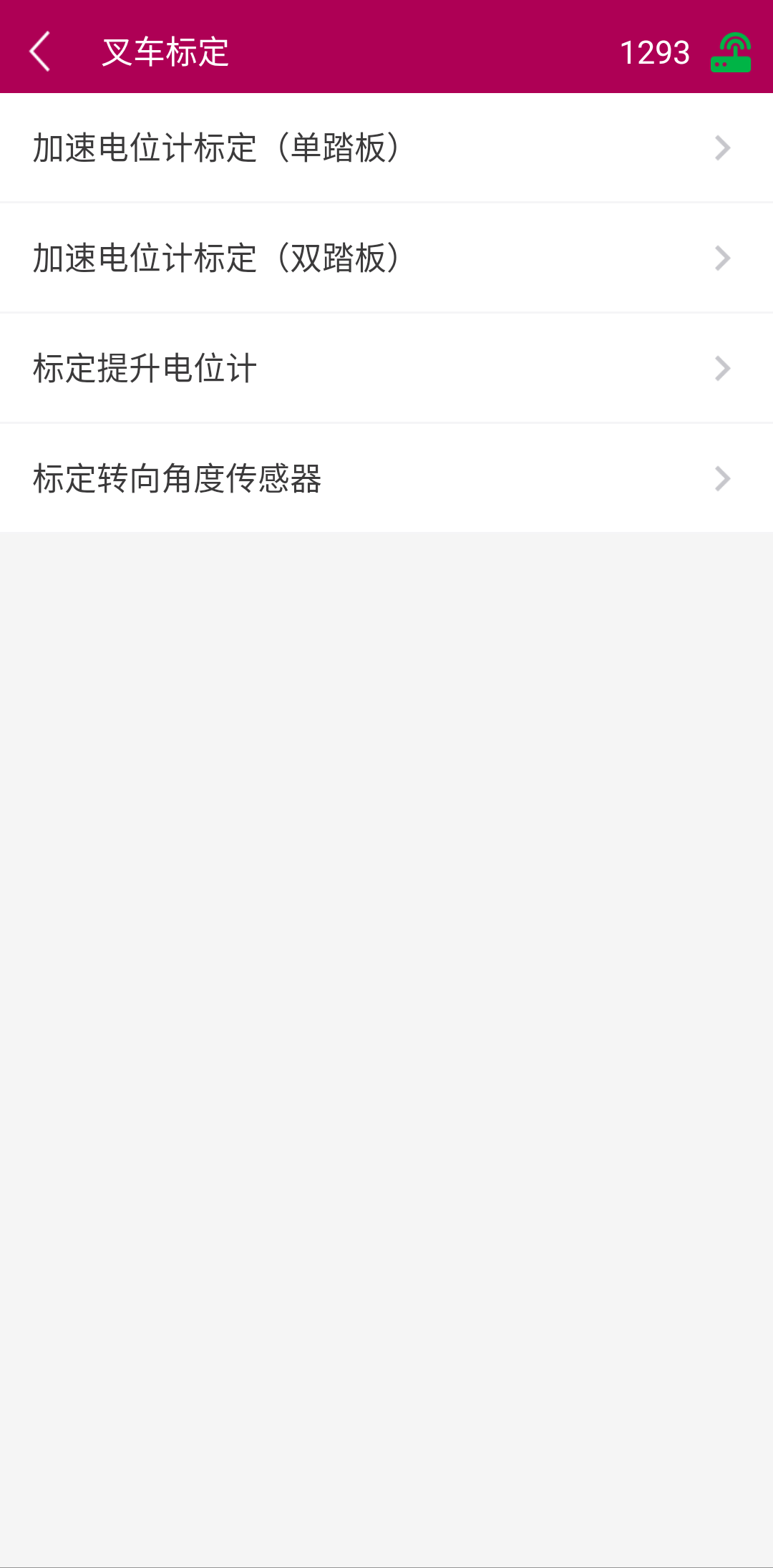

选择标定

  • 进入叉车标定界面后可点按对应的标定选项进行部件标定

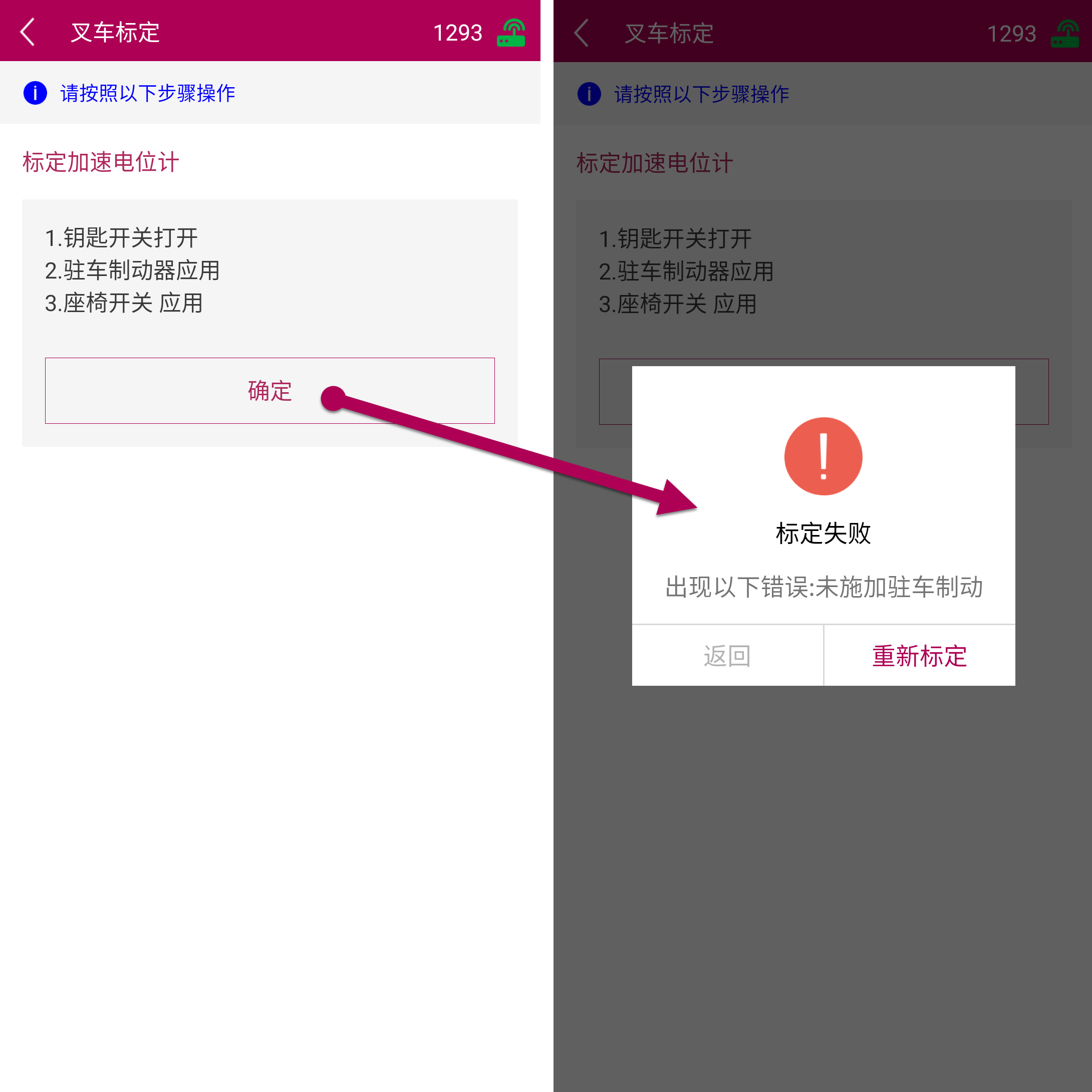

标定步骤

  • 在执行标定时，请按照屏幕提示操作车辆
  • 若未满足标定条件则会弹出标定失败提醒和具体错误信息

故障代码

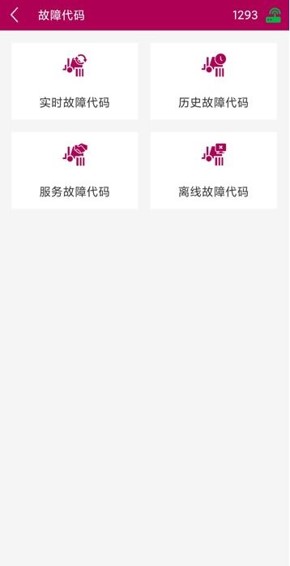

首页

  • 故障代码根据功能不同分为四个模块：

      显示当前故障代码，有状态码、警告码、错误码

      历史故障代码显示 ECU 所有历史故障代码，不可删除，可按产生时间、代码名称、工作小时数排序

      服务故障代码显示 ECU 距离上一次服务后产生的故障代码，可删除，可按产生时间、代码名称、工作小时数排序

      离线故障代码可跨车型查询所有控制器的完整故障代码（需下载对应车型的车型包）

  • 实时故障、历史故障、服务故障代码模块须在 在线模式 下使用
  • 离线故障模块亦可在 离线模式 下使用

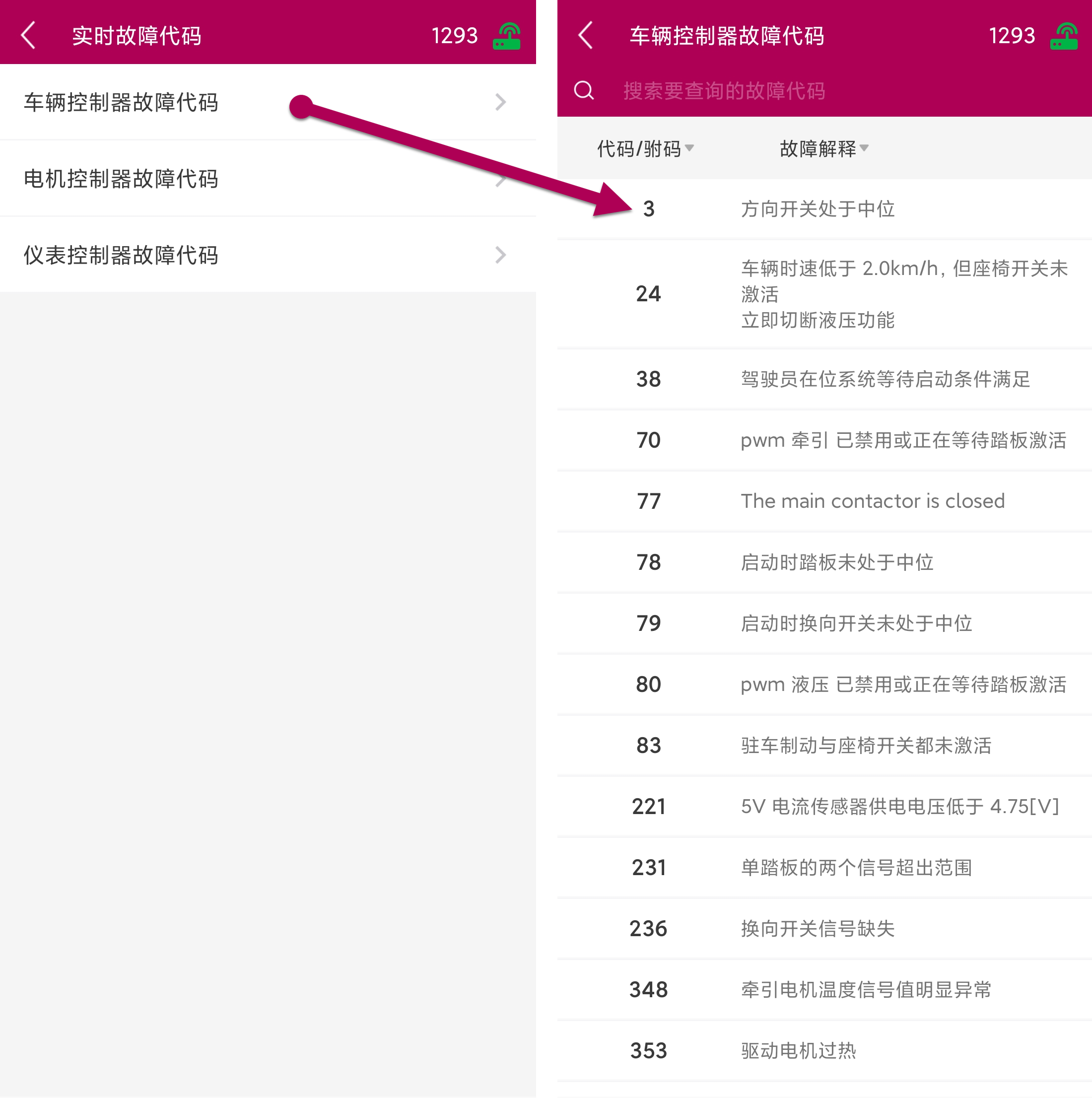

实时故障代码

  • 可直接显示代码解释
  • 0 - 99 为状态码，显示当前叉车状态
  • 100 - 199 为警告码，通常由驾驶员错误操作叉车而导致，可通过重启叉车消除
  • 200 - 999 为错误码，当 ECU 检测到系统出现严重错误或检测到部件损坏时即产生，该类代码会导致车辆停机，失去部分或全部功能，且无法通过重启叉车消除

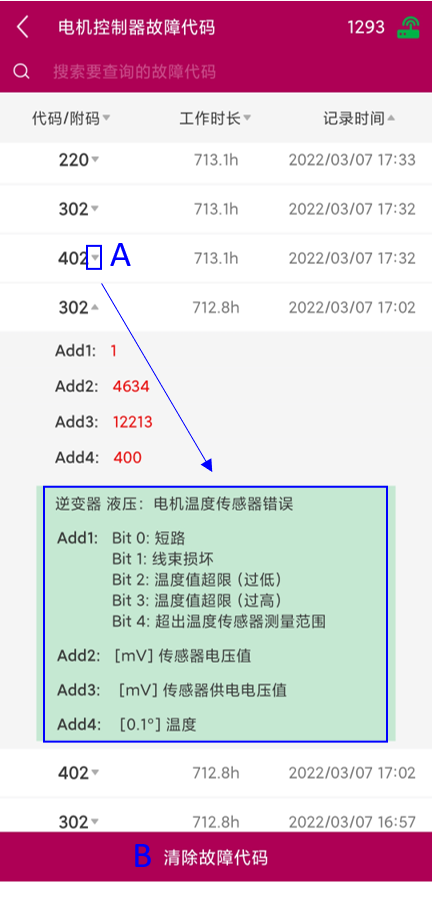

服务故障代码

  • 点击 A 区的 ▼ 箭头，显示附码数值及其释义
  • 点击 B 区的 清除故障代码 按钮，可清除服务历史故障代码
诊断功能模块 - 本节完
