KEYS 硬件 - 使用说明

更新日期: 2024 年 12 月 10 日

介绍

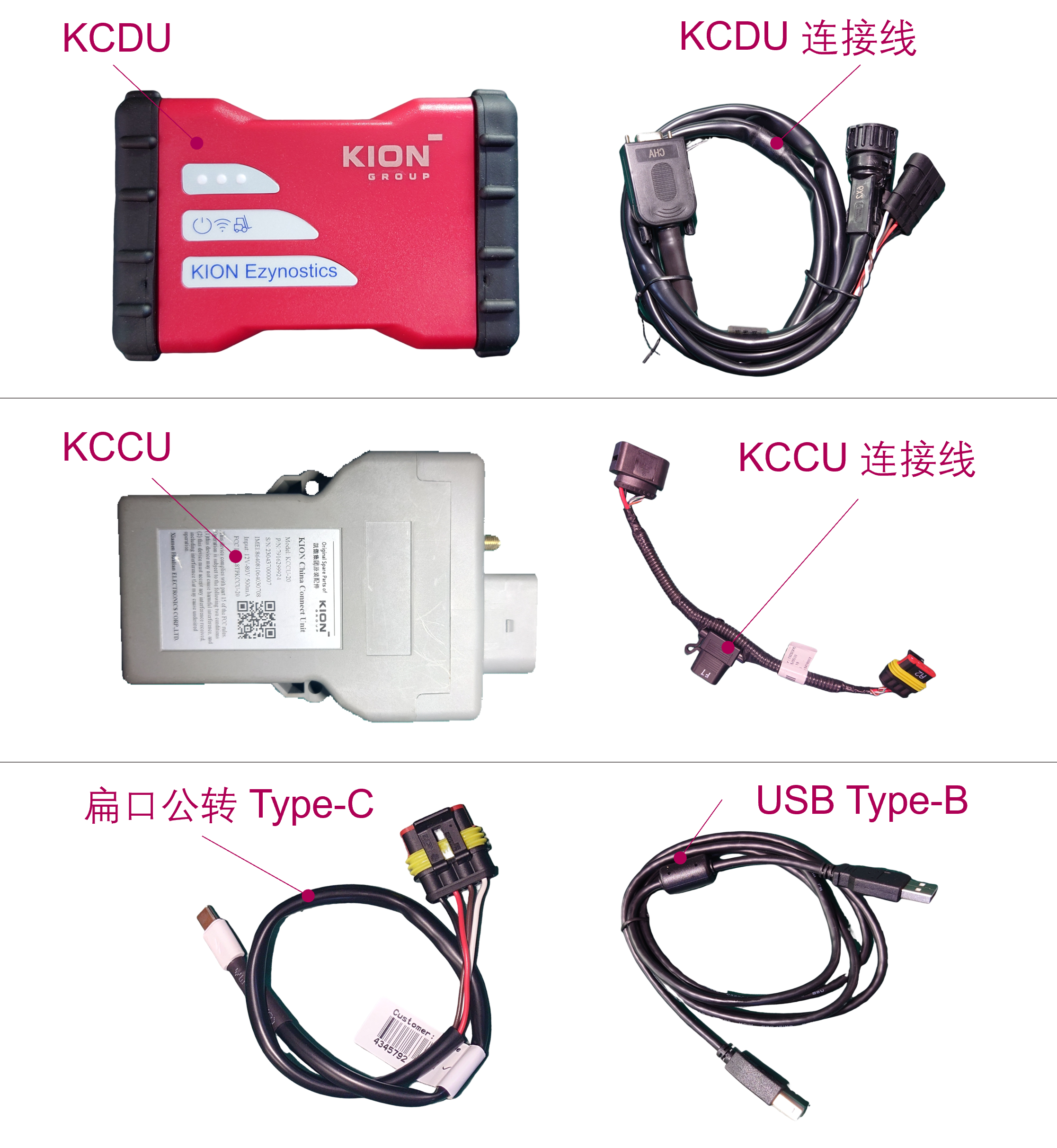

KEYS 硬件包含KCDU诊断盒、转接线，KEYS PC 同时支持 Linde CanBox 有线诊断和 KCCU 远程诊断

  • KCDU 零件号：7916 2999 22
  • KCDU 转接线 零件号：300 381 2679
  • 扁口转 Type-C 零件号：300 381 2680
  • KCCU 及相关转接线 零件号：点击跳转
  • 不同时期订购的 KCDU 有以下区别：

2023年09月01日

- 订购 KCDU 随盒附 USB 转接线

2023年01月01日

- 支持自定义修改 WiFi 热点名称和密码

2022年08月01日
(盒子背后贴有 KION 黄色小标签)

- WiFi 热点名称：KION_KEYS 密码：KIONKEYS

2022年01月01日

- WiFi 热点名称：Linde_China 密码：Linde_123

介绍 - 本节完

目录

本使用说明对 KEYS 硬件介绍、无线诊断热点设置和连接叉车进行介绍说明

硬件介绍

无线诊断

有线诊断

连接叉车

目录 - 本节完

硬件介绍

KCDU (KION China Diagnostic Unit)

  • 零件号：7916 2999 22
  • A - 标准 USB Type-B(2.0) 端口：可与电脑连接
  • B - 串行转接线端口：通过 USB 线连接叉车
  • KCDU背面标有零件号，以及可以扫描二维码可进入诊断介绍网站

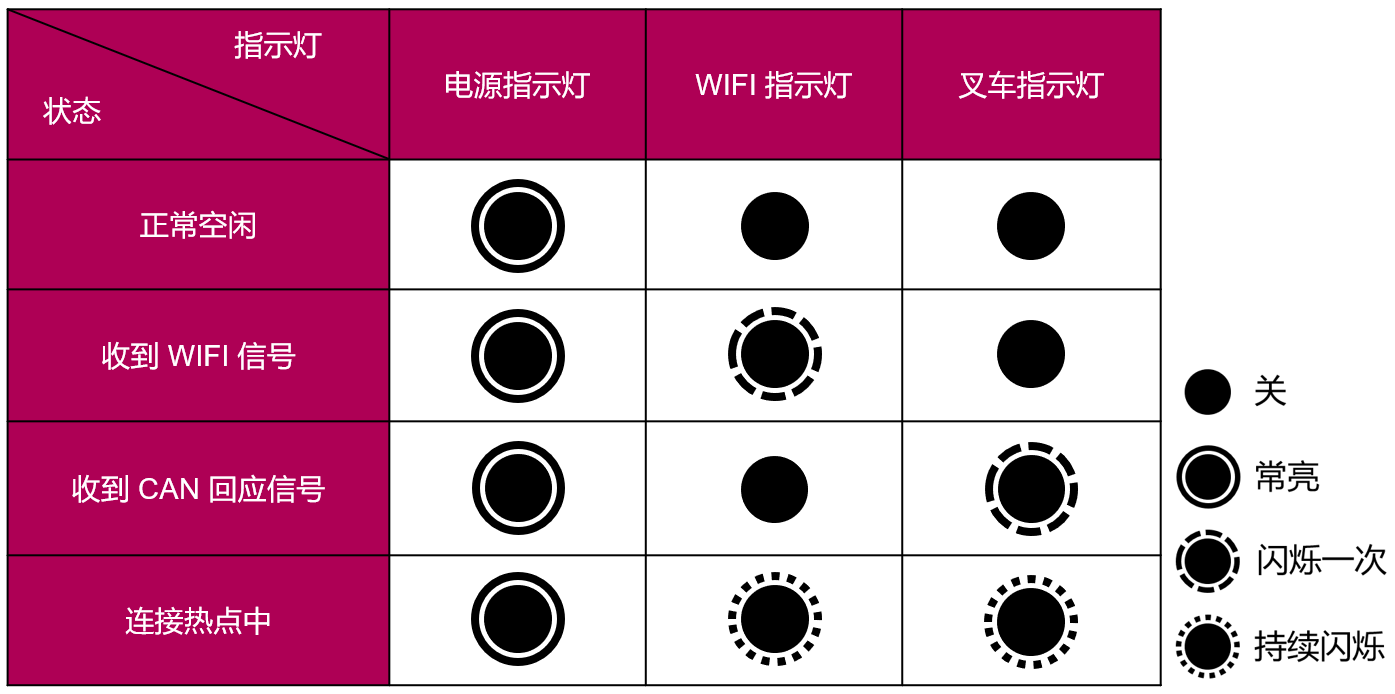

  • LED从左到右分别是：
     电源指示灯
     热点通讯指示灯 - WIFI
     叉车通讯指示灯 - CAN

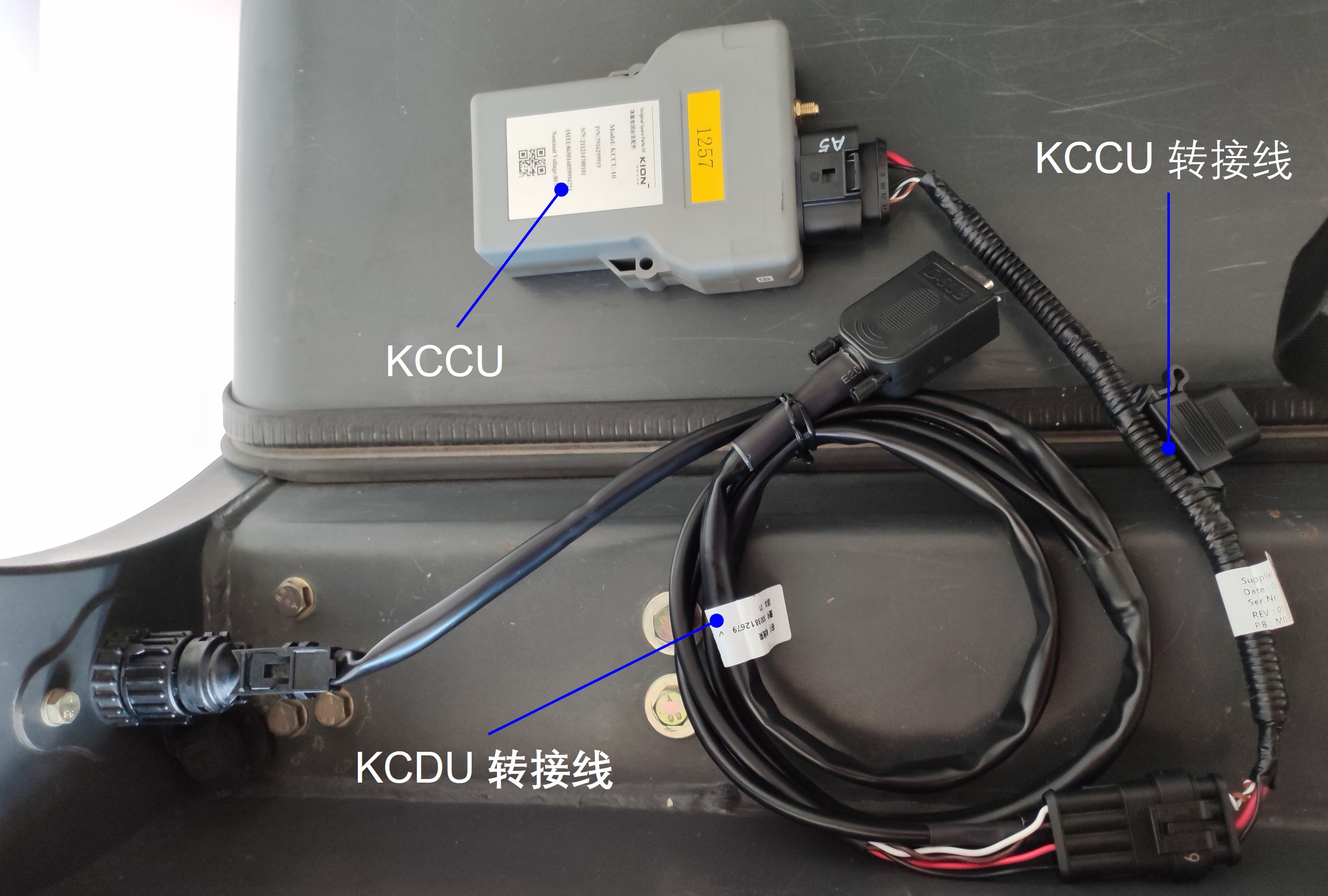

KCCU (KION China Connect Unit)

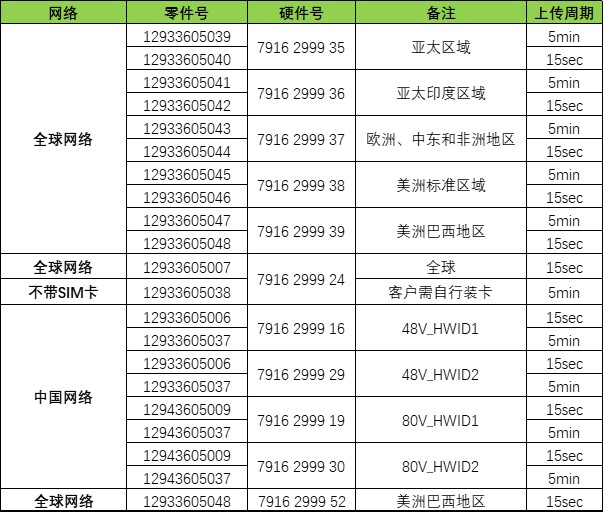

  • KCCU 零件号：附图
  • KCCU 连接线 零件号：1293 3810 222
硬件介绍 - 本节完

无线诊断

无线诊断即手机或PC通过自身无线网卡打开 WiFi 热点后，KCDU 上电后会自动连接热点，后通过 WiFi 传输数据达到无线诊断叉车。

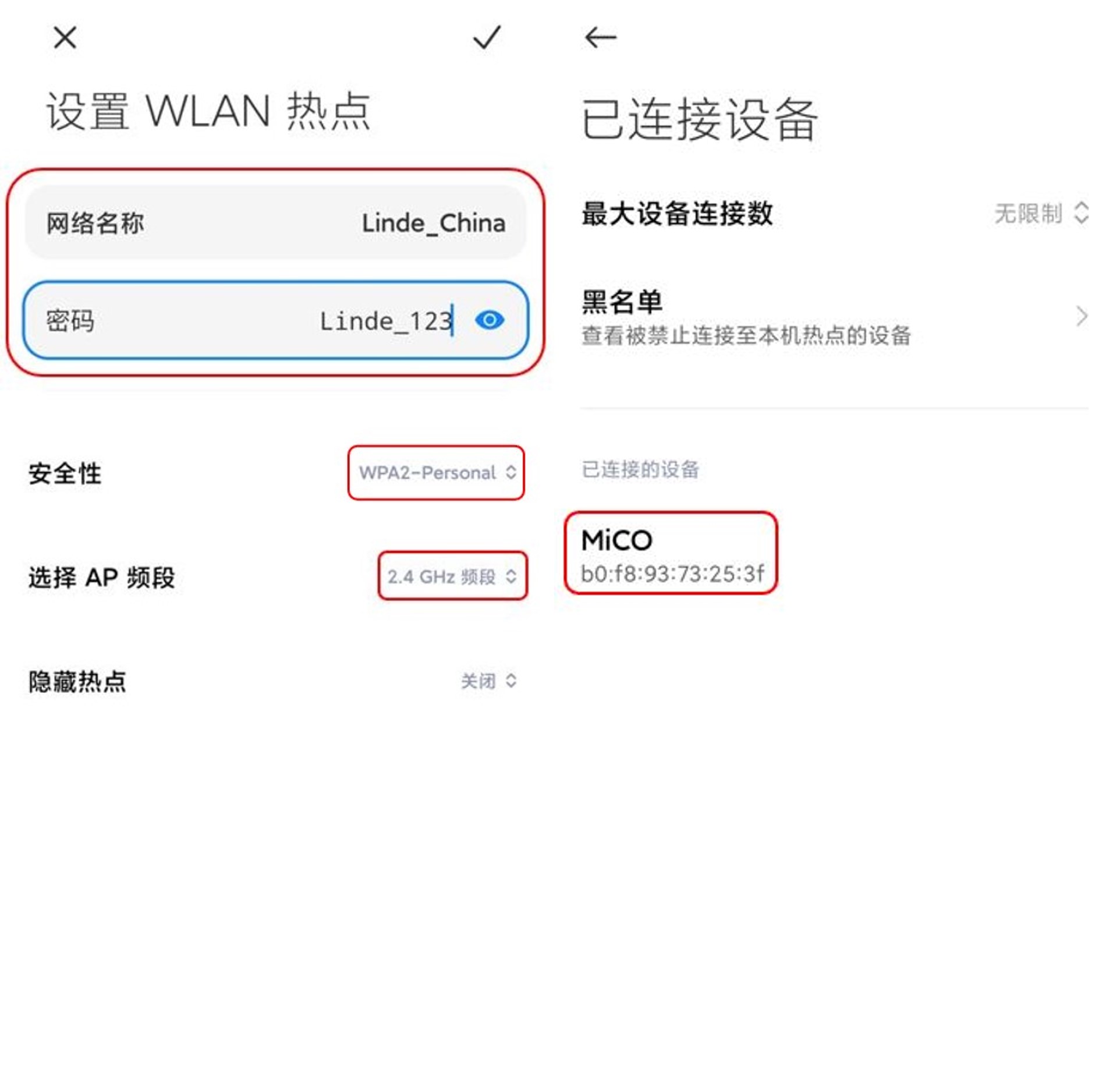

手机热点设置

  • 打开手机热点，设置热点的网络名称和密码
  • 设置热点安全性：WPA2-Personal
  • 设置热点 AP 频段：2.4GHz
  • 待KCDU连接成功后，名为 MiCO 的设备会出现在已连接设备列表中

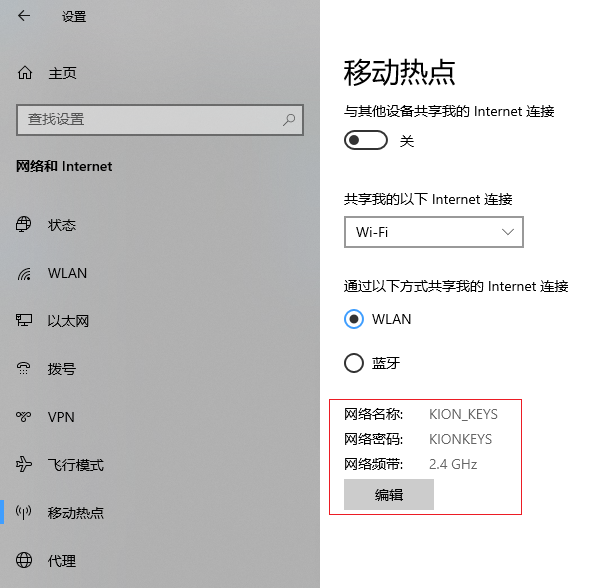

电脑热点设置

  • 打开 Windows 无线热点设置界面，或打开 EWiFi 设置工具
  • 设置热点的网络名称和密码
  • 设置网络频段：2.4GHz
无线诊断 - 本节完

有线诊断

-

KCDU 有线连接

  • -

Linde CanBox 有线连接

  • -
有线诊断 - 本节完

连接叉车

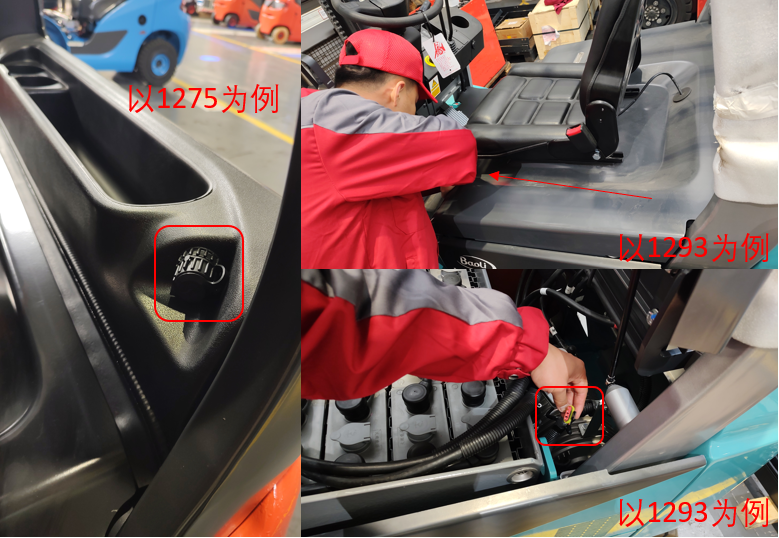

  • 以 Linde - Br1275 为例，诊断口在座椅后
  • 以 Linde - Br1293 为例，诊断口在座椅下方，需掀开座椅
  • 根据诊断口选择合适的诊断线接口

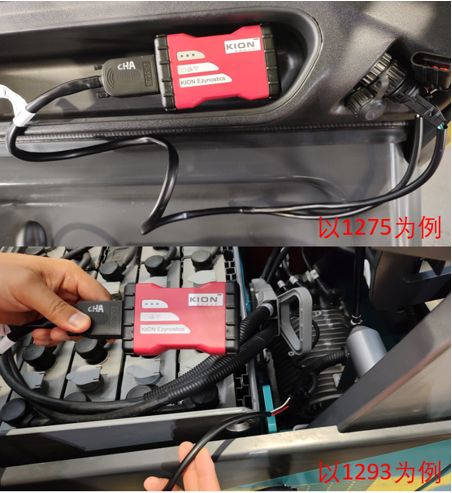

  • 诊断线一头接诊断口、一头接KCDU
  • 确认线束连接无误，先打开手机热点，随后打开车辆电源开关
  • KCDU 状态指示灯将持续闪烁约 10 秒左右，待状态指示灯停止闪烁后方可读取诊断数据
连接叉车 - 本节完
